: 燃油气水管蒸汽锅炉-冷凝式

双锅筒纵向布置全膜式水冷壁 D型炉膛自然循环锅炉出力强劲热效率高节省燃料整装锅炉运输方便安装周期短水垢检测、烟温检测等预警装置全方位保障锅炉运行安全
立即咨询立即留言

产品介绍

产品概述
性能优势
技术参数
应用案例
在线留言

	多路供水，一机多用		外形美观寿命持久
全湿背式炉体,多回路设计，可同时满足采暖、洗浴要求		表面喷塑处理,美观新颖；不结水垢，寿命长
	维护简便占地小，费用低廉		全智能化中文操作简单直观
采用不锈钢直列管式换热器,除垢维护方便,锅炉房占地少,安装费用低。		实时动态显示,实时效能计算,触摸屏界面，多层口令设置,操作直观，快捷。

应用：

空调系统、卫生热水系统、泳池加热、地板辐射采暖系统和暖气片供暖循环系统中，如学校、宾馆、酒店、商场。

性能优势

方快燃气水管蒸汽锅炉内部结构

方快燃油气水管蒸汽锅炉，为食品、印染、制药、化工等企业提供生产用汽，为其它企事业、宾馆的采暖提供蒸汽，亦可通过水箱加热提供生活热水。

方快燃油气水管蒸汽锅炉内部结构

D型布置结构布局紧凑

占地面积小安装快速

采用双锅筒纵置式 D型布置结构
全膜式壁结构微正压室燃密封性好散热损失小
锅炉整体为组合式快装结构安装周期快
可实现锅炉快速启停

先进膜式壁生产设备

自动焊接探伤合格率

锅炉焊缝按JB/T1613焊后进行热处理消除应力
自动化焊接设备保证探伤合格率

方快燃气水管蒸汽锅炉外观

高效率传热节省燃料运行费用低

锅炉烟气和工质采用逆流布置，平均温压大，传热好，炉膛容积选取合理，保证燃料充分燃烧；
保温材料选用硅酸铝毡和超细玻璃丝绵，总厚度达200mm 左右，两种保温层间为空气夹层，这种保温绝热使得锅炉散热损失降低，热效率大大提高，设计热效率达97.33﹪，节省燃料，运行费用低。

方快燃油气水管蒸汽锅炉运输方便

运输安装维修方便快捷

本锅炉为整装锅炉，在满足运输尺寸要求的同时，使安装周期缩短，同时外包与骨架之间用螺栓连接，拆卸方便，利于维修。

方快燃气热水锅炉防护装置

多重保护功能确保锅炉安全稳定运行

时间设置功能：用户可根据需要，设定锅炉的起停时间。
具有火焰自动调节和火焰自动检测功能。
具有显示锅炉出、进水温度的功能；方便用户可根据负荷的需要设定锅炉的供水温度从而降低运行费用。
烟气超温保护：装有烟气监控装置，可自动监测锅炉的排烟温度，当烟气温度超过设定值时，停炉并有声光报警。
断电保护：当外部电源突然停电，锅炉停止运行，来电时必须重新启动，锅炉才能运行。
电机缺相及过载保护：当风机电机缺相及过载时，热继电器会动作，切断风机电源，停炉并声光报警。

中文大屏控制操作简单

标配PLC控制系统和10寸触摸屏人机界面
故障记录和运行曲线依据数据分析经济运行

了解方快锅炉产品详细情况请拨打客服热线或点击右侧在线咨询

客服电话：400-100-9030

技术参数

项目型号		单位	SZS10-1.6-Y（Q）	SZS15-1.6-Y（Q）	SZS20-1.6-Y（Q）	SZS25-1.6-Y（Q）	SZS30-1.6-Y（Q）	SZS35-1.6-Y（Q）	SZS40-1.6-Y（Q）
额定蒸发量		t/h	10	15	20	25	30	35	40
给水泵电功率		KW	18.5	30	37	45	55	55	55
风机电功率		KW	22	37	55	75	90	90	110
燃料消耗量	柴油	Kg/h	637.1	955.7	1274.3	1592.8	1911.4	2230	2548.5
	重油	Kg/h	662.3	993.5	1324.7	1655.8	1987	2318.2	2649.3
	天然气	Nm^3/h	673.3	1009.9	1346.6	1683.2	2019.9	2356.5	2693.1
	城市煤气	Nm^3/h	1367.5	2051.3	2735	3418.8	4102.6	4786.3	5470.1
	液化石油气	Nm^3/h	246.2	369.3	492.3	615.4	738.5	861.6	984.7
供气压力	天然气	mmH2O	1500-3000	2000-3000	2000-3000	3000-20000	3000-20000	15000-20000	15000-20000
	城市煤气	mmH2O	1500-3000	2000-3000	2000-3000	3000-20000	3000-20000	15000-20000	15000-20000
	液化石油气	mmH2O	2000-3000	3000-4000	3000-4000	5000-20000	5000-20000	15000-20000	15000-20000
运输尺寸	长	mm	7930	9250	10338	10338	10425	11460	11940
	宽	mm	3020	3695	3655	3680	3910	4280	4280
	高	mm	3730	3710	4004	4120	4306	4306	4390
安装尺寸	长	mm	9560	10246	12050	12170	12430	13608	14050
	宽	mm	7467	5136	7790	7800	8840	8048	8410
	高	mm	4232	4232	4810	5180	5020	5020	5250
运输重量		t	32	41	43	46	53.8	60.5	65.7
给水口	PN	MPa	2.5
	DN	MPa	50	50	65	65	80	100	100
主蒸汽出口	PN	mm	2.5
主蒸汽出口	DN	MPa	150	200					250
副蒸汽出口	PN	MPa	2.5
副蒸汽出口	DN	mm	40
手动排污口	PN	MPa	2.5
	DN	mm	50
连续排污口	PN	MPa	2.5
连续排污口	DN	mm	40				50
安全阀接口	PN	MPa		2.5
安全阀接口	DN	mm	80	100		150
供油进/出口（DN）		mm	20				25
安全阀泄放口（DN）		mm	100	125		175
排烟接口尺寸		mm	650*650	1000*850	1650*640	1650*675	1500*700	1500*700	1600*800
通用	额定蒸汽压力	MPa	1.6	热效率	%	100-104	额定饱和蒸汽温度	℃	204
	使用电量	V/Hz	380/50	燃烧方式	MPa	微正压室燃	给水温度	℃	20
	供气口	DN	根据供气压力定	燃烧调节方式	MPa	全自动比例调节	排烟温度	℃	60-90

以上参数不具有合同性质，具体应以合同为准

燃料消耗量为安装冷凝器以后的数值；燃料热值：重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/Nm3、液化石油气24998kcal/Nm3、城市煤气4500kcal/Nm3；由于技术不断改进，如有变动恕不通知；详细参数请向方快总部索取。

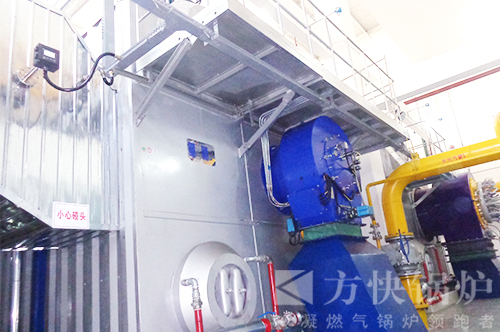

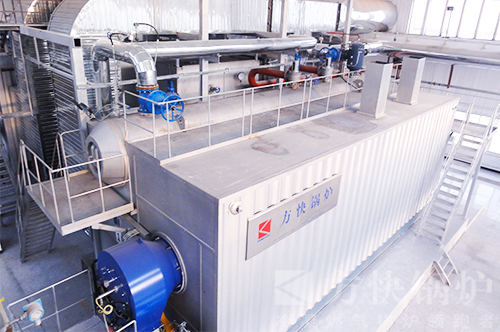

应用案例
