: 燃油气承压热水锅炉-分体式

自主冷凝技术热效率高 NOX排放少全智能设计自动运行自动预警承压设计可满足高温水低温水供应螺纹烟管优化传热多点排污热水锅炉受热面干净无垢燃烧室设计合理适用多种燃料燃烧完全污染物少
立即咨询立即留言

产品介绍

产品概述
性能优势
技术参数
应用案例
在线留言

	高效节能寿命长		一机多用安全可靠
真空腔体散热损失小，采用汽水换热，传热系数高，使用寿命是传统锅炉的2倍以上。		通过多路换热器的配置，可同时实现多路供水，一机多用；锅炉内部为负压状态，换热器承压供热，无安全隐患。
	手续简单安装方便		全自动控制系统中文触屏控制操作简单
安装后不必由质量技术监督行政部门锅炉压力容器安全监察机构进行确认，也不必办理使用登记注册手续；安装位置可在地下室、楼顶等场所。		标配PLC控制系统和5.7寸触摸屏人机界面，实时动态显示锅炉运行画面和相关参数，直观便捷；触摸屏直接显示炉内热媒水温度、真空度、换热器进出口水温等众多运行参数、故障记录和运行曲线等，使操作变得简便和严谨。

性能优势

方快燃气承压热水锅炉内部图

经典锅壳式全湿背中心回燃烟火管结构

火焰在大燃烧室内微正压燃烧，完全伸展燃烧热负荷低，有害物质NOx排放量少；
锅内装置及各管口布置合理，优化了锅内水循环，有效防止水垢产生，也利于提高水侧换热效果；
逆流布置结构，换热温差大，传热性能好；
较大水容积设计，炉体对负荷的波动不敏感。

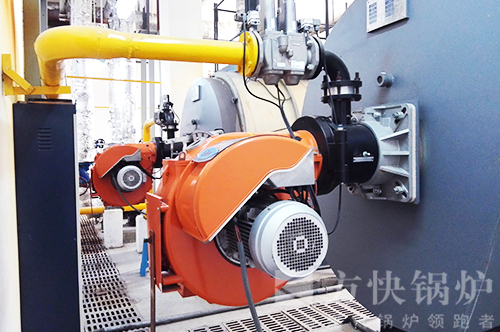

方快承压热水锅炉燃烧器

配备原装进口燃烧器智能控制安装方便

计算机全程模拟控制设计受热面及烟气的流动都得到了优化设计

结构更紧凑安装维修更方便

方快承压热水锅炉控制面板

操作界面直观简捷运行状态一目了然

采用高分辨率的彩色触摸屏
可实时动感地显示燃烧器、循环泵等的运行状况及火焰的变化状态，一目了然。
全中文的多级弹出式菜单，使锅炉的监控简单化、条理化、智能化
中文故障维修指南，操作简单

方快燃气热水锅炉防护装置

多重保护功能确保锅炉安全稳定运行

全自动控制，功能完备，一经投入起动，锅炉即自动运行
水位、水温等均自动调节，自动保护，可以定时开关机并按时分段启停
锅炉超压、超温、低水位、断电，欠压，过流、短路，缺相、防过烧
其它突发故障均能及时停炉，排除故障后人工复位

了解方快锅炉产品详细情况请拨打客服热线或点击右侧在线咨询

客服电话：400-100-9030

技术参数

项目型号		WNS0.7-1.0/95/70-Y.Q	WNS1.05-1.0/95/70-Y.Q	WNS1.4-1.0/95/70-Y.Q	WNS0.7-1.0/95/70-Y.Q	WNS1.05-1.0/95/70-Y.Q	WNS1.4-1.0/95/70-Y.Q	WNS2.1-1.0/95/70-Y.Q	WNS2.8-1.0/95/70-Y.Q	WNS3.5-1.0/115/70-Y.Q	WNS4.2-1.0/115/70-Y.Q	WNS5.6-1.0/115/70-Y.Q	WNS7.0-1.0/115/70-Y.Q	WNS10.5-1.25/115/70-Y.Q	WNS14-1.25/115/70-Y.Q
额定热功率kcal/h		60*10^4	90*10^4	120*10^4	60*10^4	90*10^4	120*10^4	180*10^4	240*10^4	300*10^4	360*10^4	480*10^4	600*10^4	900*10^4	1200*10^4
取暖面积m2		6000	9000	12000	6000	9000	12000	18000	24000	30000	36000	48000	60000	90000	120000
循环水量h3		24	36	48	24	36	48	72	96	66.5	80	107	133	200	267
额进度/出水温度°C		95/70								115/70
洗浴炉出热水量kg/h		15000	22500	30000	15000	22500	30000	45000	60000	75000	90000	120000	150000	225000	300000
燃料消耗量	柴油kg/h	62.3	93.4	124.5	62.3	93.4	124.5	186.8	249.1	311.4	373.6	498.2	622.7	934.1	1245.5
	天然气Nm3	68.4	102.6	136.8	68.4	102.6	136.8	205.1	273.5	341.9	410.3	547.0	683.8	1025.7	1367.5
	煤气Nm3	138.9	208.3	277.8	138.9	208.3	277.8	416.7	555.6	694.4	833.3	1111.1	1388.9	2083.3	2777.8
热效率%		94-96
电源要求V/Hz		380/50
额定出水压力Mpa		1.0												1.25
重量t		2.743	3.4	4.7	4.18	4.6	5.1	8.26	10.26	13.27	13.66	18.70	20.76	31.10	45.70
外形尺寸	长mm	3460	3410	3420	3857	4325	4325	5150	5750	6260	6560	7030	7630	8450	9040
	宽mm	1710	1870	1925	1820	1890	1880	2125	2125	2325	2325	2580	2680	3100	3600
	高mm	1880	2047	2200	2022	2180	2077	3426	3530	3730	3730	3950	4050	4200	4690
运输尺寸	长mm	2630	2680	2830	3017	3485	3751	4300	4550	4940	5240	5950	6550	6800	7490
	宽mm	1710	1870	1925	1820	1890	1880	2125	2125	2325	2325	2580	2680	3100	3560
	高mm	1880	2247	2200	2022	2180	2150	2560	3530	2844	2844	3092	3230	3375	3780
排污口口径		50	50	50	40	40	50	50	50	50	50	50	50	50	50
进/出水口口径		100	100	100	100	100	100	125	125	150	150	200	200	250	250
烟囱出口外径mm		300	350	350	300	350	350	400*300	480*400	650*400	600*450	600*450	700*450	950*600	950*600
备注		中心回燃			三回程
